怎么制作RS232或USB线与面板热敏打印机通信

发布时间:2019-07-23

准备工具:

1,电烙铁一把,

2,RS232端子和USB端子,

3,面板热敏打印机线材(一般与打印机标配)


*,怎么制RS232数据线与面板热敏打印机通信?

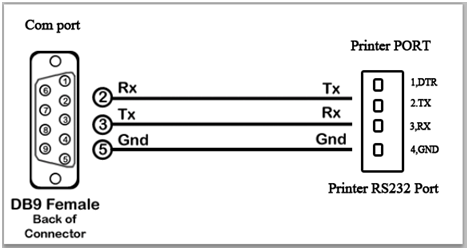

串口打印机只用联接3条线即可, TX 对 RX,  RX 对TX, GND 对GND. 见下图。 非常简单。 一定要注意,TX为数据发送端。 RX为数据接收端。所以一定交叉对接。


最后做好的串口线像这样。


第二,怎么制作USB数据线与面板热敏打印机通信?

USB接口有4条线要联接, VCC, D- D+ GND, 像下图一样,一对一联接好即可。 一般USB线,VCC为红色, 数据D-为白色,数据D+为绿色。 GND为黑色。
